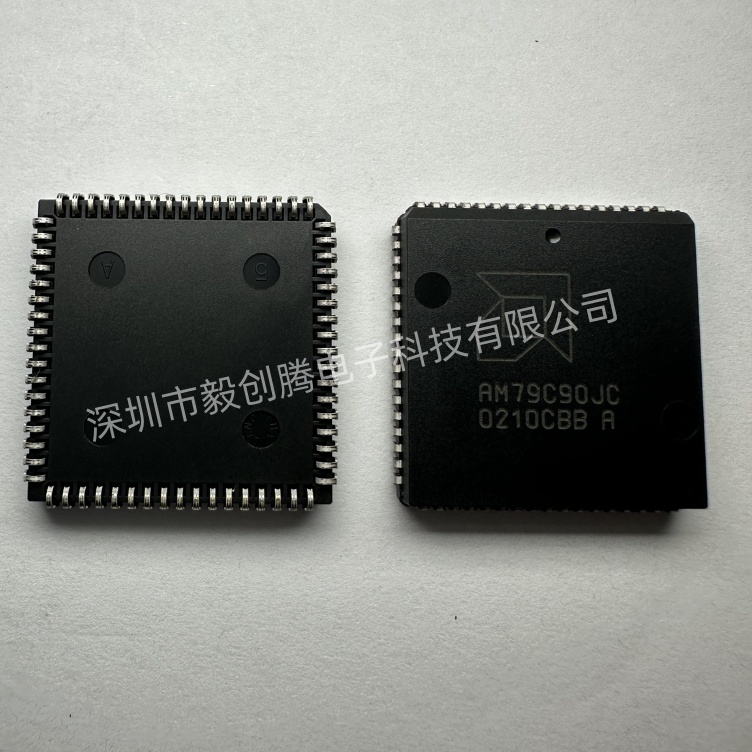

AM79C90JC

Am79C90 CMOS 以太網局域網控制器 (C-LANCE) 獨特特性 n 兼容以太網和 IEEE 802.3 10BASE-5 A 型、

10BASE-2 B 型、“廉價網絡”、10BASE-T n 可輕松與 80x86、680x0、Am29000?、Z8000??

微處理器連接 n 板載 DMA 和緩沖區管理、64 字節接收、48 字節發送 FIFO n 24 位寬線性尋址（總線主控模式）?

n 網絡和數據包錯誤報告 n 連續數據包接收，幀間間隔僅為 0.5 μs n 診斷程序 —?

內部/外部環回 — CRC 邏輯檢查 — 時域反射計 n 低功耗，適用于功耗敏感型應用 n 軟件和硬件完全兼容?

AMD LANCE 設備 (Am7990)（見附錄 A）一般說明 Am79C90 CMOS 以太網局域網控制器 (C-LANCE) 是一個 48 針 VLSI 設備，

旨在大大簡化微型計算機或小型計算機與 IEEE 802.3/以太網局域網的連接。

引腳 描述 A16–A23 高位地址總線（輸出，三態） 用于訪問 24 位地址的附加地址位。這些線路僅作為總線主控器驅動。

?ADR 寄存器地址端口選擇（輸入） 當 C-LANCE 為從屬設備時，ADR 指示選擇了兩個寄存器端口中的哪一個。

ADR 低電平選擇寄存器數據端口；ADR 高電平選擇寄存器地址端口。ADR 必須在整個總線周期的數據部分有效，

并且僅在 CS 為低電平時由 C-LANCE 使用。 ALE/AS 地址鎖存使能（輸出，三態）?

用于解復用 DAL 線路并定義總線周期的地址部分。此 I/O 引腳可通過 CSR3 的位 (01) 進行編程。

作為 ALE（CSR3 (01)，ACON = 0），信號在傳輸?shù)牡刂凡糠謴母唠娖睫D(zhuǎn)換為低電平，并在數據部分保持低電平。

從設備可以使用 ALE 來控制總線地址線上的鎖存器。當 ALE 為高電平時，鎖存器打開，當 ALE 變?yōu)榈碗娖綍r(shí)，鎖存器關閉。
